ELT-S Aardcircuitimpedantietester
Aardcircuitimpedantietester
Dit product is niet meer leverbaar.
De Instaltest XB Pro is de opvolger, klik hier om naar de productpagina te gaan.
De aardcircuitimpedantietester ELT-S is ontwikkeld voor meting van draaiveldrichting, aardcircuitweerstand, via de nul (N) en aardcircuitimpedantie via de fase (L) en om netimpedantie te meten van laagspanningsinstallaties conform de normen NEN 1010 en…
| Artikelnummer | 626000255 |
|---|---|
| EAN code | |
| Product | ELT-S Aardcircuitimpedantietester |
Description
Aardcircuitimpedantietester
Dit product is niet meer leverbaar.
De Instaltest XB Pro is de opvolger, klik hier om naar de productpagina te gaan.
De aardcircuitimpedantietester ELT-S is ontwikkeld voor meting van draaiveldrichting, aardcircuitweerstand, via de nul (N) en aardcircuitimpedantie via de fase (L) en om netimpedantie te meten van laagspanningsinstallaties conform de normen NEN 1010 en NEN 3140.
De tester is een electronisch meetsysteem waarmee zowel lijn- als lusimpedantiemetingen op één- of drie fasesystemen kunnen worden uitgevoerd.
Het is ook mogelijk om de lusweerstand tussen de nul en de beschermingsleidingen te testen zonder de aardlekschakelaar(s) aan te spreken.
Metingen
- Aardcircuitimpedantie
- Aardcircuitweerstand tussen nul en aarde
- Potentiële kortsluitstroom
- Netimpedantie tussen fase- en nulleidingen en tussen twee faseleidingen op een driefase systeem
- De toestand van de beschermende aardpotentiaal (veilig of gevaarlijk)
- Netspanning
-
Netfrequentie
Driefase draaiveldrichting
De ELT-S is voorzien van een intern geheugen met 500 geheugenlocaties voor opslag van meetgegevens. Deze kunnen eenvoudig met gebruikmaking van de RS232-poort naderhand naar de PC worden gezonden, waar de gegevens in de software kunnen worden
opgenomen.
opgenomen.
Inclusief
- Handleiding
-

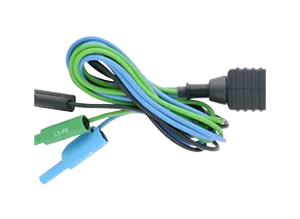

Netwerk meetsnoer
Specificaties
|
Functie
|
Bereik
|
|
Spanning
|
0…440 V
|
|
Frequentie
|
25…199.9 / 200…500 Hz
|
|
Netimpedantie Fase-Nul /
Fase-Fase / Fase-Aarde |
0…1999 Ω
|
|
Potentiële kortsluitstroom
Fase-Nul / Fase-Fase |
0.06…40 k
|
|
Aardingsweerstand Nul-Aarde
|
0…1999 Ω
|
| Specificaties | |
| Geheugen | 500 locaties |
| Uitgang | RS232, seriëel 4800 baud |
| Overspanningscategorie | CAT II 600 V / CAT III 300 V |
| Protectieklasse | IP50 |
| Voeding | 4x LR14 batterij |
| Afmetingen | 290 x 110 x 65 cm |
| Gewicht | 0.9 kg |
