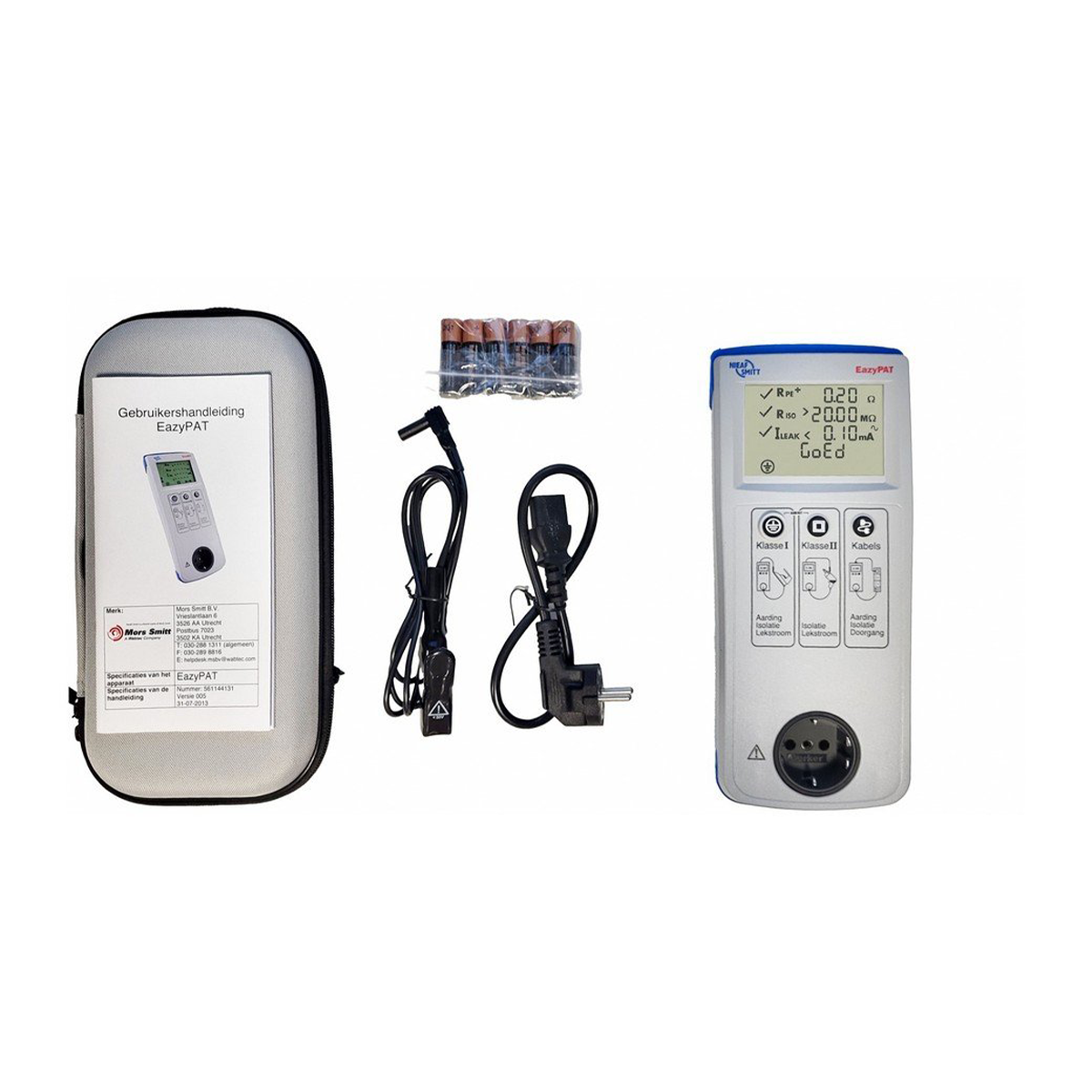

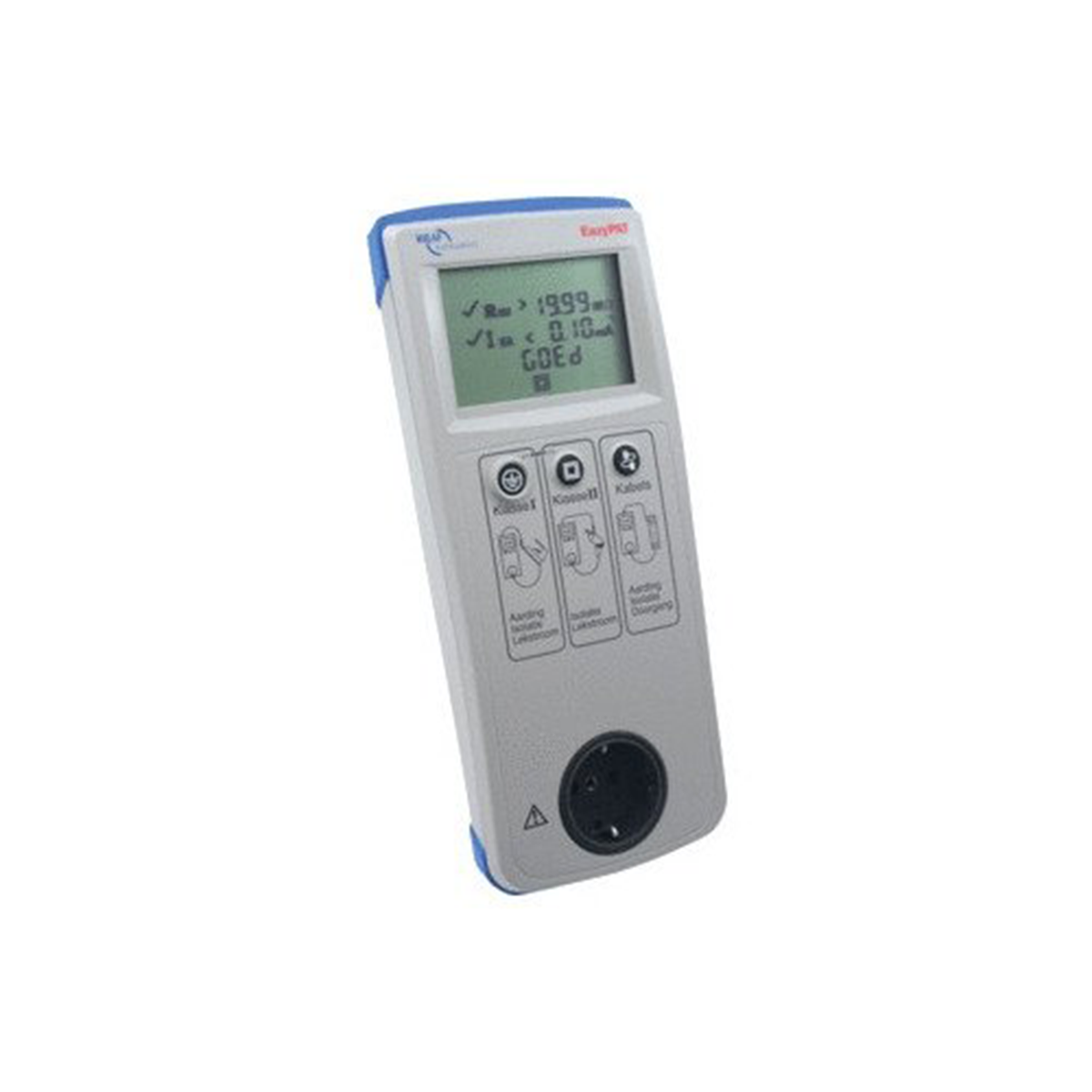

EazyPAT Gereedschapstester
Deze uiterste compacte en volwaardige NEN 3140 tester met digitaal display is de snelste en meest compacte tester in zijn klasse.
| Artikelnummer | 626000789 |
|---|---|
| EAN code | 8718754176644 |
| Product | EazyPAT |
Description
Deze uiterste compacte en volwaardige NEN 3140 tester met digitaal display is de snelste en meest compacte tester in zijn klasse.
Om aan te sluiten bij de huidige versie van de NEN 3140:2019 is de EazyPAT voorzien van een 250 V isolatietest. Deze toevoeging maakt het mogelijk om op correcte en veilige wijze 230 V apparaten te keuren.
Mogelijkheden
- Het testen van Klasse I apparatuur
- Het testen van Klasse II apparatuur
- Het testen van IEC kabels, verlengsnoer en haspels
Op het grote display (75×50 mm) worden zeer overzichtelijk de gemeten testwaarden weergegeven, waardoor in een oogopslag de resultaten van de meting kunnen worden geregistreerd. Uniek aan deze tester is dat de grenzen van de NEN 3140 normering zijn opgeslagen, zodat naast de testwaarden een goed/fout indicatie wordt weergegeven. Dit verhoogt de gebruikssnelheid aanzienlijk.
De compacte behuizing biedt plaats aan zes 1.5 V AA batterijen die de tester licht en uiterst flexibel maken. Een gewicht van circa 1 kg, handzame behuizing, groot display en slechts drie bedieningsknoppen maken de tester uitstekend geschikt voor veeleisende gebruikers.
Need advise?
Mark is happy to help you find the right test & measurement equipment

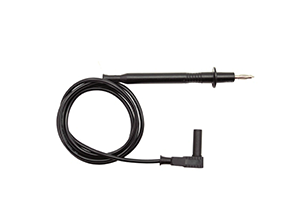

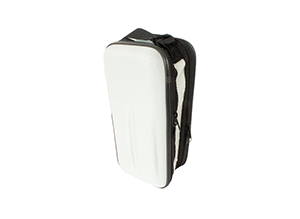

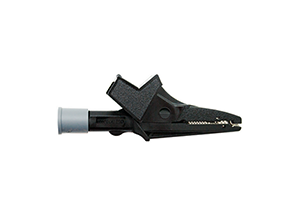

Accessories
Specifications
| Functies | Max. Bereik |
| Beschermingsleidingweerstand | |
| Teststroom | +200 mA DC met 10 A puls |
| Display | 0.00...19.99 Ω |
| Grenswaarden | 0.3...1 Ω |
| Isolatieweerstand | |
| Testspanning | 250 VDC |
| Display | 0.20 M...10.99 MΩ |
| Grenswaarden | 1 of 2 M Ω |
| Kabeltesten | Beschermingsleiding Isolatieweerstand Doorgang |
| Vervangende lekstroom klasse I | |
| Testspanning | 40 VAC, 50 Hz nominaal |
| Display | 0.10...10.00 mA |
| Grenswaarden | 7 mA |
| Vervangende lekstroom klasse II | |
| Testspanning | 40 VAC, 50 Hz nominaal |
| Display | 0.10...10.00 mA |
| Grenswaarden | 0.5 mA |
| Invoerspanning | 230 V + 10 % - 15 % AC |
| Indicators | F-PE OK F-N OK N-PE OK |
Media

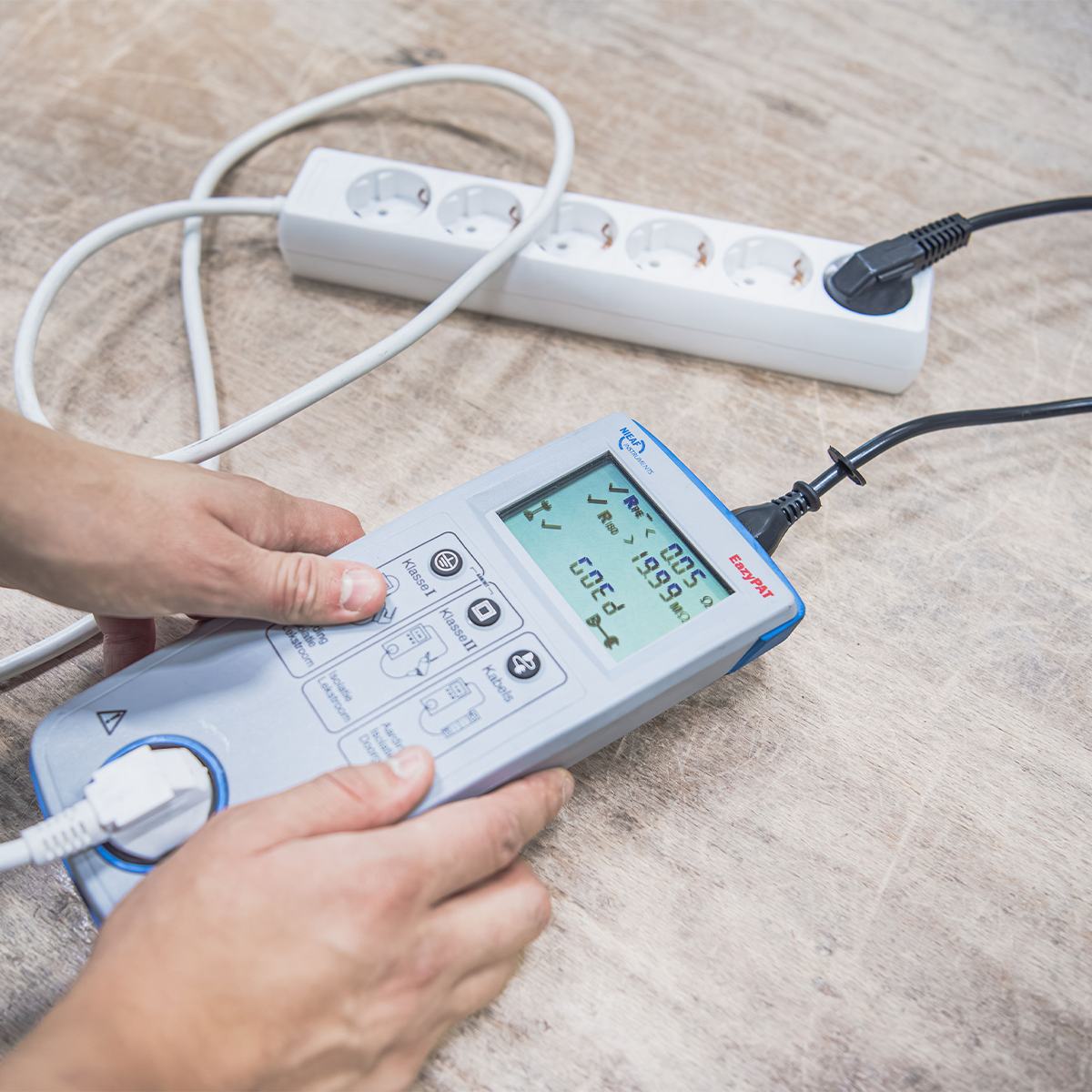

Keuren met de EazyPAT van Nieaf-Smitt
Productsupport
Tijdens het testen valt mijn tester uit.
Controleer de batterijen van uw tester, mogelijk zijn deze zo goed als leeg en dienen deze vervangen te worden. Sommige test onderdelen vergen een hogere capaciteit van de batterijen dan andere test onderdelen.
De tester geeft als de batterijen bijna leeg zijn tevens een melding in de display doormiddel van een batterij icoon.Waar kan ik mijn serienummer vinden?
Als u uw tester omdraait en het batterijenklepje verwijderd vind u onder de geplaatste batterijen het serienummer.
GEEN LAST melding tijdens het keuren
Indien de melding GEEN LAST zichtbaar is op de display van de EazyPAT, controleer of het object wat u keurt is ingeschakeld. Bij sommige te testen apparaten is de belasting te laag om de EazyPAT gedetecteerd te worden.
Druk nogmaals op de test toets van het type test wat u wilt doorlopen om verder te gaan.
Mijn tester geeft TABEL aan tijdens het keuren
Indien de gemeten weerstandswaarde van de beschermingsleiding tussen de 0.3 en 1,0 Ω bedraagt komt de melding TABEL op de display.
De afkeurgrens van de weerstand van een kabel is afhankelijk van de lengte van de kabel. Als de waarde tussen de 0.3 en 1,0 Ω ligt is de afkeurgrens te bepalen via onderstaande tabel. Deze tabel vind u tevens terug in de handleiding van de EazyPAT tester.Mijn tester dient gekalibreerd te worden, hoe gaat dit in z’n werk?
Als u uw test- of meetapparaat bij Wabtec Netherlands ter kalibratie en/of ter reparatie aanbiedt, dient u het online formulier in te vullen: Klik hier om naar het kalibratie- en reparatieformulier te gaan.
